Комплекты герметизации стыков труб с ППУ

 от до
дог.
Купить
дог.
Купить
дог.
Купить
дог.
Купить
дог.
Купить
Всего: 5

Комплекты заделки стыков применяют в неагрессивных, слабо- и среднеагрессивных средах в диапазоне температур эксплуатации от минус 50 до плюс 60°С.

Комплект заделки стыка обеспечивает высокое качество перемешивания компонентов. Его использование снижает потери сырья и гарантирует выполнение показателей ППУ, удовлетворяющих требованиям ГОСТ 30732-2006 к трубам и фасонным изделиям с ППУ изоляцией.

Все исходные материалы, входящие в состав КЗС АО «Уралчермет», проходят входной контроль согласно ГОСТ 24297-2006.

В предлагаемые нами комплекты заделки стыков входит следующее оборудование:

  • термоусаживаемая муфта и манжета, а также монтажный пенопакет;
  • компоненты пенополиуретана, розлив компонентов в зависимости от сезонности (зима/лето)
  • адгезивная лента, замковая пластина;
  • конические пробки и пробки для стравливания воздуха;
  • медные гильзы, держатели (для проводников систем ОДК) и т. д.

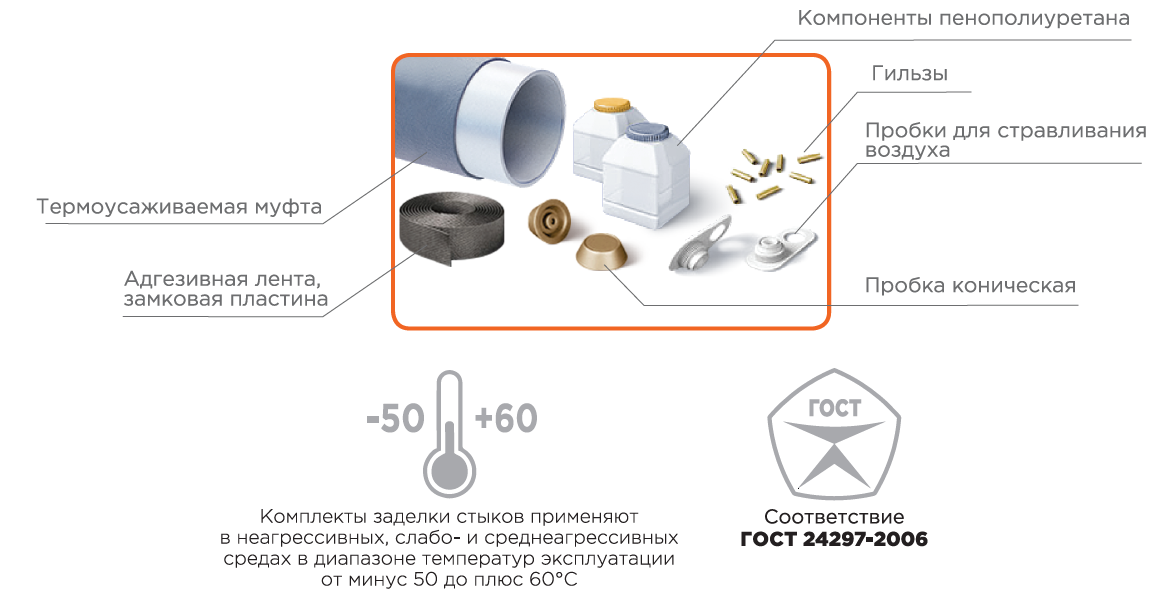

Состав Комплектов заделки стыков:

Гарантийный срок хранения КЗС, поставляемых АО "Уралчермет" - 3 месяца.

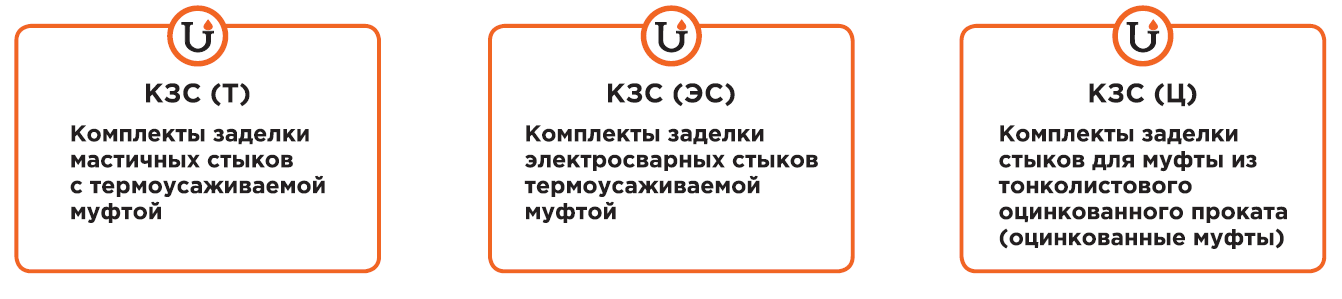

Типы комплектов заделки стыков:

АО "Уралчермет" в процессе комплектации КЗС работает только с проверенными поставщиками, использующими качественные материалы. Кроме того, все исходные материалы, входящие в состав КЗС, проходят входной контроль согласно ГОСТ 24297-2006.

Полимерные и штучные материалы из полиэтилена, входящие в состав КЗС АО "Уралчермет", не подвержены коррозии, имеют низкую водо- паро- и газопроницаемость, а также высокую химическую стойкость к кислым и щелочным средам.

Виды КЗС:

АО "Уралчермет" готов осуществить поставки любых видов комплектов заделки стыка для любого типа монтажа:

  • КЗС (Ц) – для оцинкованных муфт;
  • КЗС (П) – для полиэтиленовых муфт;
  • КЗС (Т) – для термоусаживаемых муфт;
  • КЗС (ЭС) – для электросварных муфт;
  • КЗСл (Т) – для термоусаживаемых муфт, выполненных из термоматериалов с клеевой лентой.

Наиболее широко применяемыми типами изоляции стыков трубопроводов ППУ являются КЗС (Ц) и КЗС (Т). В процессе монтажа полость муфты заполняют пенополиуретаном, который придаёт конструкции жёсткость и обеспечивает стыкам утепление. Элементы комплекта заделки стыков распределены по определённым нормам в монтажные пакеты или полиэтиленовую тару. Материалы одного КЗС рассчитаны на изоляцию одного стыка трубопровода.

Комплект заделки стыков для полиэтиленовой оболочки

Диаметр ПЭ оболочки Условный диаметр стальной трубы Наружный диаметр стальной трубы Полиэтиленовая муфта Термоуса живаемая лента Замковая пластина Дренажная пробка Герметизирующая пробка
D L
D,мм d,мм d,мм D1,мм L,мм количество количество количество количество
110 25 32 125 500 2 2 1 1
110 32 38 125
125 40 45 140
125 50 57 140
140 70 76 160
160 80 89 180
180 100 108 200
200 100 114 225
225 125 133 250
250 150 159 315 2 2
315 200 219 400 2 2


Комплект заделки стыков для оцинкованной оболочки

Условный диаметр стальной трубы Наружный диаметр стальной трубы Оцинкованная муфта Клеевая лента Дренажная пробка Крышка оцинкованная Винт самонарезанный
D L
d,мм d,мм D1,мм L,мм количество количество количество количество
25 32 110 500 4 1 1 14
32 38 110
40 45 125
50 57 125
70 76 140
80 89 160
100 108 200
100 114 200
125 133 225
150 159 250
200 219 315 2
250 273 400 700 2 18
300 325 450
350 377 500
400 426 560
500 530 710
600 630 800
700 720 900
800 820 1000
900 920 1100
1000 1020 1200


Комплект заделки стыков для полиэтиленовых и оцинкованных труб в ППУ изоляции. АО "Уралчермет осуществляет поставку от 57 до 1020 мм диаметров.


Технологический процесс изоляции стыков

После проведения сварочных работ и технического освидетельствования сварных швов, начинается изоляция стыка, в которую входят работы по устройству оцинкованной изоляции и герметизации стыковочного участка труб. Рекомендуемая температура для проведения процесса изоляции стыков ППУ: 25 градусов Цельсия.

Подготовительный процесс

  • Очистка трубы от окалины, грязи и масел всех поверхностей в зоне проведения работ. Применяется щетка с металлической щетиной и растворитель № 646.
  • Обрезка ППУ изоляции на 15-20 мм глубиной в торцевых местах. В случае намокания пенополиуретана изоляция удаляется до сухого слоя.
  • Подготовка восьми различных по длине полос адгезивной ленты: 2 полосы по 40 мм, три по 130 мм, одну полосу по ширине кожуха и две полосы длиной по диаметру оцинкованной оболочки, учитывая запас по 5 см для каждой из них.

Монтаж оцинкованной муфты

  • Подогрев края оболочки трубы до 80 градусов. Индикатором используют адгезивную ленту. Ее прикладывают к оцинкованной оболочке. Когда она начинает плавиться, прекращают нагрев.
  • Оклейка концов ОЦ изоляции адгезивной лентой. Места соприкосновения оцинкованной муфты и оболочки изоляции труб прокладываются адгезивной лентой, для чего и подготавливались две полосы, длиной по диаметру труб.
  • Монтаж кожуха из оцинкованной стали, с учетом нахлеста на ОЦ изоляцию трубопровода не менее 40-50 мм от каждого края.
  • Металлическими хомутами или стяжными ремнями оцинкованная муфта фиксируется неподвижно на свое место.
  • Адгезивная лента прокладывается на горизонтальный стык муфты и прогревается горелкой.
  • Стык муфты скрепляется саморезами через каждые 80-100 мм, а в верхней части кожуха оцинкованного просверливают отверстие для заливки ППУ компонентов.

Заливка стыка компонентами пенопакета монтажного

Данный вид работ проводят с обязательным подогревом стыка до 40 градусов цельсия.

 Компоненты ППУ должны быть теплее 18-25оС, а температура воздуха выше 10 градусов.

  • Смешивание компонентов ППУ изоляции в течение 20-30 с.
  • Заливка смеси компонентов в отверстие кожуха оцинкованного.
  • Установка крышки на отверстие через адгезивную ленту способом нагрева основания до 80оС и закруткой саморезов по всем углам.
  • Заглушка дренажных отверстий.
