Z-образные элементы в ППУ изоляции

 от до

Z-образные элементы ППУ –изделия, которые используются при строительстве магистральных или промысловых трубопроводов. Благодаря использованию этого типа изделия можно обустроить трубопровод с ответвлениями для изменения потока транспортируемого вещества.

Z-образные элементы трубопроводов и тепловых сетей производства АО "Урлачермет" являются естественным компенсатором теплотрасс в пенополиуретановой изоляции. Данный тип фасонных элементов производится согласно ГОСТ 30732-2006 “Трубы и фасонные изделия стальные с тепловой изоляцией из ППУ с защитной оболочкой из полиэтилена или оцинкованной стали”.

Конструкция Z-образного компенсатора трубопровода состоит из отрезка изолированной ППУ трубы и двух отводов соединенных в единое изделие Z-образной формы с нанесенной тепловой изоляцией в защитной оболочке.

Z-образные компенсаторы с ППУ слоем и гидрозащитной оболочкой из полиэтиленовой (ПЭ) для подземной бесканальной прокладки тепловых сетей или из оцинкованной стали (ОЦ) для надземного способа прокладки трубопровода. В ППУ изоляции устанавливается медный провод для подключения к системе ОДК. Допускается производство данного фасонного элемента диаметрами от 57 до 1020 мм, но при наличии необходимой проектной документации. На производственном комплексе АО "Уралчермет" также можно изготовить Z-образные изделия в ППУ-изоляци нестандартных размеров по чертежам заказчика.

Наружный диаметр стальной трубы Условный диаметр стальной трубы Стандартная толщина стенки стальной трубы ТИП 1 ТИП 2
Стандартные размеры изделия Диаметр ПЭ оболочки Диаметр ОЦ оболочки Стандартные размеры изделия Диаметр ПЭ оболочки Диаметр ОЦ оболочки
d,мм d,мм s,мм L/L1, мм D,мм D,мм L/L1, мм D,мм D,мм
57 50 3,5 1000/2000 125 125 1000/2000 140 140
76 70 3,5 1000/2000 140 140 1000/2000 160 160
89 80 4 1000/2000 160 160 1000/2000 180 180
108 100 4 1000/2000 180 180 1000/2000 200 200
133 125 4,5 1000/2000 225 225 1000/2000 250 250
159 150 4,5 1000/2000 250 250 1000/2000 280 280
219 200 6 1000/2000 315 315 1000/2000 355 355
273 250 7 1000/2000 400 400 1000/2000 450 450
325 300 7 1050/2100 450 450 1050/2100 500 500
426 400 7 1100/2200 560 560 1100/2200 630 630
530 500 7 1200/2400 630 630 - - -
630 600 8 1280/2560 800 800 - - -
720 700 8 1370/2770 900 900 - - -
820 800 8 1470/2940 1000 1000 1470/2940 1100 1100
920 900 10 1570/3140 1100 1100 1570/3140 1200 1200
1020 1000 11 1620/3240 1200 1200 - - -

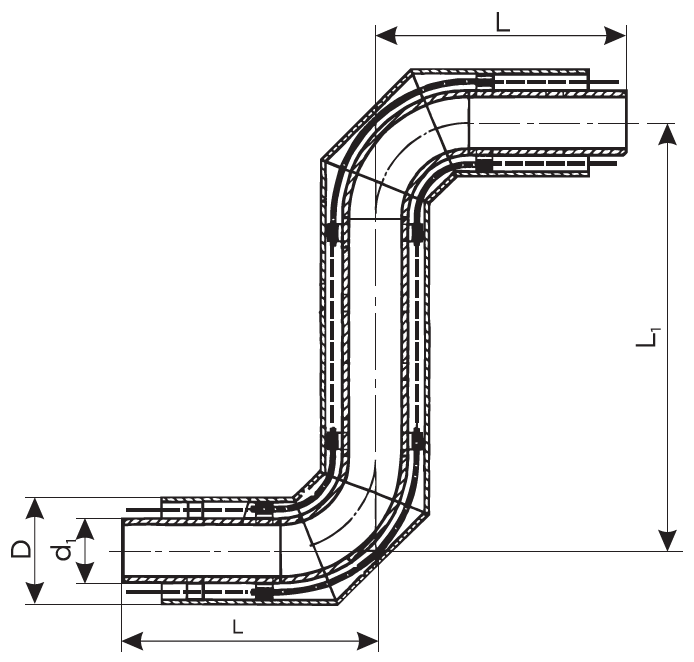

Чертеж-схема Z-образного изделия в ППУ-изоляции:

В каталоге нашей компании представлены Z-образные элементы в ППУ изоляции, которые отличаются:

  • высоким качеством – продукция производится из стального проката, а изоляция наносится с соблюдением регламента ГОСТа 30732-2006;
  • вариативностью – предлагаем элементы с разным типом оболочки (оцинкованная сталь или полиэтилен);
  • простотой монтажа – в каталоге представлены как фасонные изделия, так и труба в ППУ изоляции разного диаметра. Самостоятельно или с помощью сотрудников АО «Уралчермет» можно подобрать все элементы для трубопровода;
  • надежностью – пенополиуретан защищает изделия от негативного воздействия температур, химических веществ и механических повреждений. Правильно подобранные по размеру элементы позволяют обогнуть препятствия на пути прокладки магистрали и изменить уровень расположения трубопровода.

Оставьте сообщение или запрос на обратный звонок, чтобы купить Z-образные элементы ППУ и оформить условия поставки изделий в любой регион с отгрузкой ж/д-, автотранспортом или морскими путями.
