Стальные трубы в ППУ ГОСТ 30732-2006

 от до
Всего: 30

Производство труб с ППУ-изоляцией

На производственном комплексе АО "Уралчермет" реализовано проиводство Трубы ППУ. Трубы ППУ используются для прокладки тепловых сетей и магистральных трубопроводов подземного и надземного типа.  Процесс производство Трубы ППУ полностью автоматизирован. На линии применяются передовые технологии ведущих зарубежных производителей, а также материалы, прошедшие испытания и рекомендованные к применению в России и странах СНГ. Конструкция Труб ППУ описана ниже на схеме:

Пенополиуретановая изоляция для ППУ труб.  В целях увеличения срока эксплуатации трубопроводов до 30 лет, а также снижения тепловых потерь до допустимой ГОСТом нормы 2% в качестве материала для наполнения изоляционного слоя Труб ППУ используется пенополиуретан,  на основе двух компонентов производства компании Dow и «Дау Изолан». Пенополиуретан (ППУ) обладает высокими теплоизоляционными свойствами, обеспечивая до 98% защиты от теплопотерь по сравнению с пенопропиленом (ППМ)  и имеет большое преимущество перед изоляцией минеральной ватой: уменьшение потерь тепла при низком коэффициенте теплопроводности в состоянии обычной влажности, долговечность теплоизоляционных характеристик, низкое водопоглощение.

Защитная оболочка. Для подземной прокладки трубопроводов и теплосетей на производственном комплексе АО "Уралчермет" установлен экструдер для изотовления усиленной внешней полимерной оболочки (ПЭ) из экструдированного полиэтилена для труб с ППУ изоляцией. Для надземной прокладки тепловых сетей и магистральных трубопроводов на производственном комплексе АО "Уралчермет" производится оцинкованная оболочка ППУ труб из спирально навивных воздуховодов (оцинкованная оболочка - ОЦ). Трубы в ППУ используются в двух видах изоляции, обозначается первый и второй тип изоляции: первый тип изоляции используется для регионов с умеренным климатом, второй тип в регионах с низкими температурами. (таблица Выбор толщины изоляции Труб ППУ (в соответствии с ГОСТ 30732)

Стальная труба. В качестве стальной трубы для изоляции применяются следующие трубы: ВГП, электросварная, бесшовная и оцинкованная согласно ГОСТам 3262-78, 8732-78, 10705-80 и требованиям СНиП 3.05.03-85 "Тепловые сети".

Прошедшие механические испытания и получившие сертификат соответствия, стальные трубы используются с установленными величинами согласно нормам ГОСТа 30732-2006.

Система ОДК. Система ОДК, внедряемая на производственном комплексе АО "Уралчермет" представляет собой медный провод, проходящий вдоль стальной трубы, который установлен на этапе производства ППУ труб в слое изоляции.

Трубы ППУ изоляции в полиэтиленовой оболочке производятся с установкой системы ОДК, а на трубы в оцинкованной оболочке система ОДК устанавливается по желанию заказчика. С помощью системы контроля возможно определить состояние трубы и изоляционного слоя, оперативно выявить дефекты на любом участке трубопровода, снизить издержки и временные затраты на поиск повреждений и ремонт поврежденных участков.

Основные преимущества труб ППУ:

  • температура эксплуатации от 80 до 130 градусов
  • срок эксплуатации до 30 лет
  • теплоизоляционными свойствами до 98%
  • уменьшение затрат на строительство теплотрасс
  • уменьшение затрат на ремонт водоснабжения
  • применение в различных климатических условиях
  • система определения аварийного участка

Технические характеристики

Конструкция трубы в ППУ изоляции

Терминология:
t – стальная труба: электросварная, ВГП, бесшовная, оцинкованная;
d – диаметр стальной трубы;
s – толщина стенки стальной трубы;
D - диаметр оболчки-трубы;
n – тип изоляции ППУ по ГОСТу 30732-2006;
ППУ – теплоизоляция из пенополиуретана;
ПЭ – полиэтиленовая оболочка;
ОЦ - оцинкованная оболочка или труба;
эл/св - электросварная труба;
б/ш - бесшовная труба;
ВГП - ВодоГазоПроводная труба;
СОДК - система оперативного дистанционного контроля.

Условное обозначение:
Труба t dxs/D n ПЭ(ОЦ)

Пример обозначение:
Труба эл/св 108x4,0/180 ППУ ПЭ СОДК

Трубы в ППУ изоляции из полиэтилена ПЭ

Наружный диаметр стальной трубы Условный диаметр стальной трубы Стандартная толщина стенки стальной трубы ТИП 1 ТИП 2
Диаметр ПЭ оболочки Толщина стенки ПЭ оболочки Диаметр ПЭ оболочки Толщина стенки ПЭ оболочки
d,мм d,мм s,мм D,мм S,мм D,мм S,мм
57 50 3,5 125 3,0 140 3,0
76 70 3,5 140 3,0 160 3,0
89 80 4,0 160 3,0 180 3,0
108 100 4,0 180 3,2 200 3,2
133 125 4,5 225 3,5 250 3,9
159 150 4,5 250 3,9 280 5,6
219 200 6,0 315 4,9 355 5,6
273 250 7,0 400 5,6 450 5,6
325 300 7,0 450 5,6 500 6,2
426 400 7,0 560 7,0 630 7,9
530 500 7,0 630 7,9 - -
630 600 8,0 800 8,9 - -
720 700 8,0 900 10,0 - -
820 800 8,0 1000 11,2 1100 13,8
920 900 10,0 1100 12,4 1200 14,9
1020 1000 11,0 1200 13,8 - -

Трубы в ППУ изоляции из оцинкованной стали ОЦ

Наружный диаметр стальной трубы Условный диаметр стальной трубы Стандартная толщина стенки стальной трубы ТИП 1 ТИП 2
Диаметр ОЦ оболочки Толщина стенки ОЦ оболочки Диаметр ОЦ оболочки Толщина стенки ОЦ оболочки
d,мм d,мм s,мм D,мм S,мм D,мм S,мм
57 50 3,5 125 0,55 140 0,55
76 70 3,5 140 0,55 160 0,55
89 80 4,0 160 0,6 180 0,6
108 100 4,0 180 0,6 200 0,6
133 125 4,5 225 0,6 250 0,6
159 150 4,5 250 0,7 280 0,7
219 200 6,0 315 0,7 355 0,7
273 250 7,0 400 0,8 450 0,8
325 300 7,0 450 0,8 500 0,8
426 400 7,0 560 1,0 630 1,0
530 500 7,0 675 1,0 710 1,0
630 600 8,0 775 1,0 800 1,0
720 700 8,0 875 1,0 900 1,0
820 800 8,0 975 1,0 1000 1,0
1020 1000 11,0 1175 1,0 1200 1,0

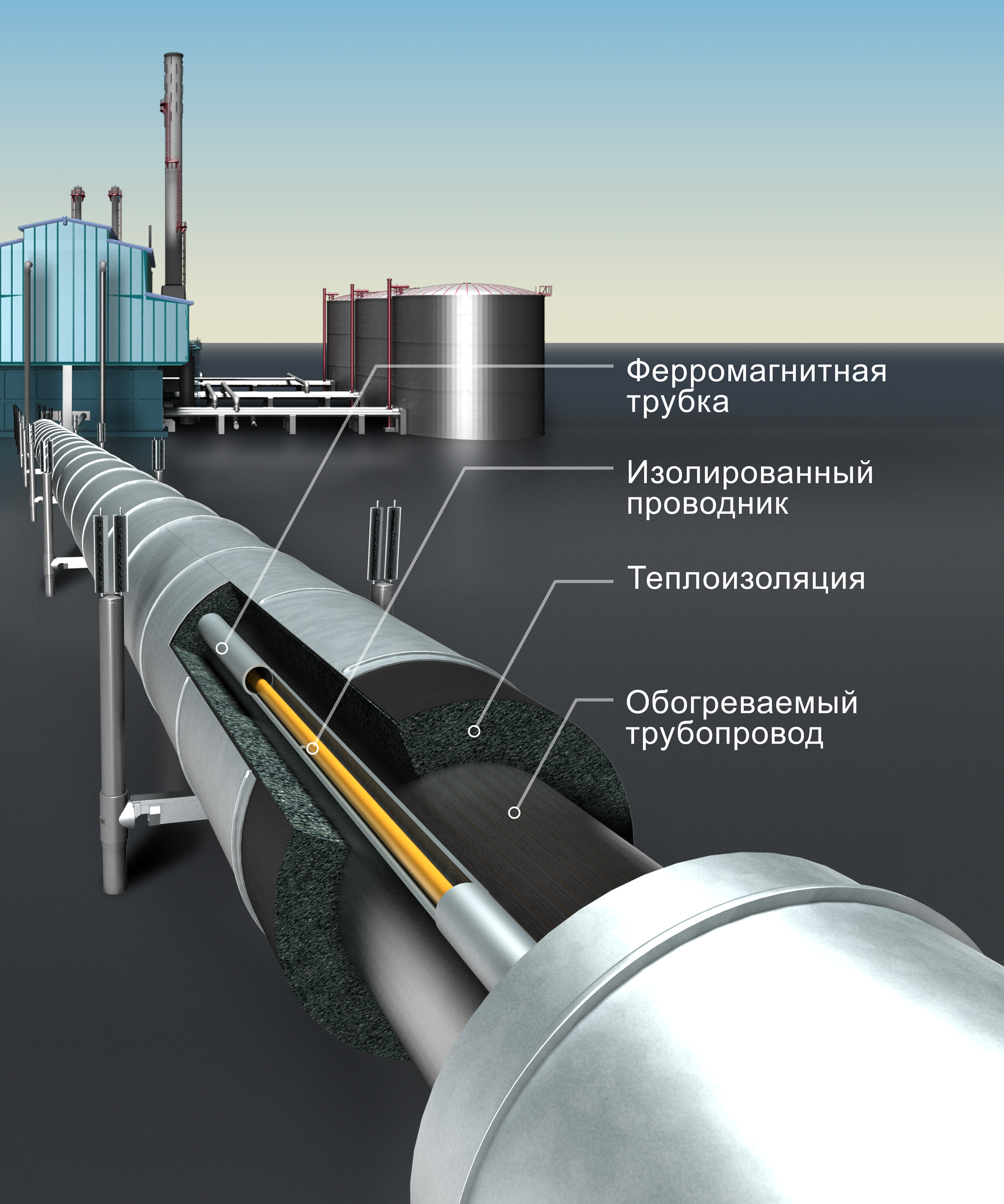

Толщина стенки стальной трубы, тип оболочки, наличие СКИН-эффектов, системы ОДК и толщина изоляционного слоя пенопоулеритана могут корректироваться в соответствии с техническим заданием по требованию заказчика. При заказе труб и фасонных изделий рекомендуется использовать одинаковые параметры толщины стенки и изоляционного слоя. Во всех элементах трубопровода имеется свободный от изоляции с двух сторон конец. Его длина составляет от 150 мм (для труб диаметром от Ду 25 до Ду 219) до 210 мм (для труб от Ду 273 до Ду 1020).

Качество выпускаемой продукции обеспечивается за счет высококачественных материалов и полуфабрикатов, контроля на всех этапах производства на производственном комплексе АО "Уралчермет".

Трубы ППУ (изоляция из пенополиуретана) в полиэтиленовой - ПЭ или оцинкованной - ОЦ защитной оболочке с системой ОДК. Продажа от производителя теплоизолированных стальных труб ППУ по выгодным ценам. Поставка в любую точку России и стран СНГ.

Наши преимущества

В 2015 году в Свердловской области реализован уникальный производственный комплекс по нанесению ППУ-изоляции на трубы и фасонные изделия. Передовое оборудование ведущих европейских производителей, таких как голландская компания Selmers, вкупе с опытом и возможностями лучших специалистов теплоизоляции, позволили вывести производство труб с ППУ и фасонных изделий на новый уровень. Заказчику больше не нужно обращаться в гаражные предприятия с сомнительным качеством продукции.

Сейчас производство работает в 2 смены, полностью автоматизировано и удовлетворяет потребности заказчиков как по качеству, так и по срокам изготовления. Аналогов такого производственного комплекса на Урале просто нет.

Развитая логистическая инфраструктура позволяет организовать поставки в любую точку России и стран СНГ точно в срок.

Производственный комплекс АО "Уралчермет" планирует расширять свои производственные мощности, строить новые линии, внедрять самые современные технологии, в том числе по антикоррозийным покрытиям, но уже сейчас производственная мощность достигает до 1000 км. в год изолированной трубы ППУ.
